Прессостаты RANCO двухблочные

РЕЛЕ ДАВЛЕНИЙ (ПРЕССОСТАТ) RANCO

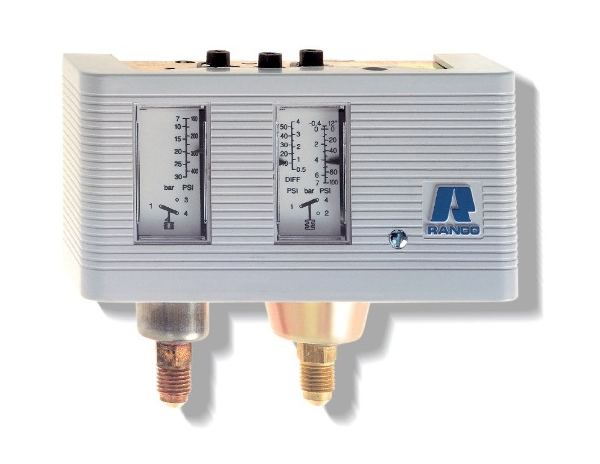

Реле давления серий O17-H4701 / H4703 / H4705 – двойные механические реле давления, имеющие однополюсный переключатель типа SPDT который выключается при выходе давления за верхний или нижний предел. Прибор может быть автоматического действия, как по высокому так и по низкому давлению, с ручным сбросом по высокому и низкому давлению и с автоматическим действием по низкому давлению и ручным сбросом по высокому. Давление срабатывания настраивается винтом во всех версиях, а настройка дифференциала возможна только в версиях автоматического действия. Все приборы стандартных версий снабжены потайным соединителем под гайку.

Наименование	Технические данные
Шкала	P.S.I. и Бар
Подключение к контуру давления	7/16 – 20 UNF прямой соединитель (папа), потайной соединитель 1/4 (мама).
Электрическая нагрузка	Нагрузочная способность однополюсного переключателя типа SPDT нормально разомкнутого или нормально замкнутого 16(16)А 250Вa; 1(1)А 250Вa в другом направлении.
Соответствие	Выпускаются в соответствии со стандартами EN60730–2–6 и EN60730–2–9, удовлетворяют требованиям стандарта ISO9001. Они также соответствуют Европейским требованиям в этой сфере.
Специальные версии	США (UL) и Канада (CSA) 17 FLA 102 LRA 250Вa.
Клеммы стандартного О17	Нагрузка клемм 1 и 4 как и выше, тогда как максимальный ток для клемм 1–2 и 1–3 равен 0.1 А 250Вa.
Клеммы O17 с двумя сигналами	1 общий, 2 замкнут при снижении низкого давления, 3 замкнут при повышении высокого давления, 4 замкнут при повышении низкого давления и разомкнут при повышении высокого давления.
Входной кабель	14 мм изолирующая втулка
Хладагенты	Эти приборы могут использоваться с любым газом.
Установка	Два секционированных отверстия на тыльной стороне под винты M4x6 мм (поставляются).

Параметры

Модель	Установка в первоначальное положение		Диапазон, бар		Перепад, бар		Степень защиты
Модель	HP	LP	HP	LP	HP	LP	Степень защиты
017-H4701	Автоматическая	Автоматическая	7 до 30	-0,3 до 7	3,5	0,6 до 4	IP 44
017-H4703	Ручная	Ручная	7 до 30	-0,3 до 7	3,5	0,6	IP 44
017-H4705	Ручная	Автоматическая	7 до 30	-0,3 до 7	3,5	0,6 до 4	IP 44
